CVV/DSTA/FR – 0.6/1kV

CÁP CHỐNG CHÁY, RUỘT ĐỒNG, BĂNG MICA, GIÁP BĂNG KIM LOẠI, CÁCH ĐIỆN PVC, VỎ BỌC FR - PVC (CVV/DATA HOẶC DSTA/FR)

Tổng quan sản phẩm

• Cáp chống cháy, ruột đồng (Cấp 2), băng mica, giáp băng kim loại (DATA hoặc DSTA), cách điện PVC, vỏ bảo vệ FR-PVC.

• Truyền tải trong hệ thống cố định lắp đặt ngầm được thiết kế để duy trì nguồn điện cho các thiết bị, hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn.

• Cáp CVV/DATA; DSTA/FR sử dụng phù hợp trong các công trình công cộng, hệ thống điện dự phòng, hệ thống khẩn cấp, hệ thống báo cháy, hệ thống phun nước chữa cháy, hệ thống báo khói và hút khói, hệ thống đèn thoát hiểm…

Tiêu chuẩn áp dụng

• TCVN 5935 – 1 (IEC 60502 -1)

• IEC 60332 – 1, 3; IEC 60331 – 21

• BS 4066 – 1, 3; BS 6387

Nhận biết lõi

• Bằng màu cách điện:

– Cáp 1 lõi: màu đen

– Cáp nhiều lõi: 2 lõi (đỏ, đen), 3 lõi (đỏ, vàng, xanh), 4 lõi (đỏ, vàng, xanh, đen).

• Hoặc theo yêu cầu khách hàng

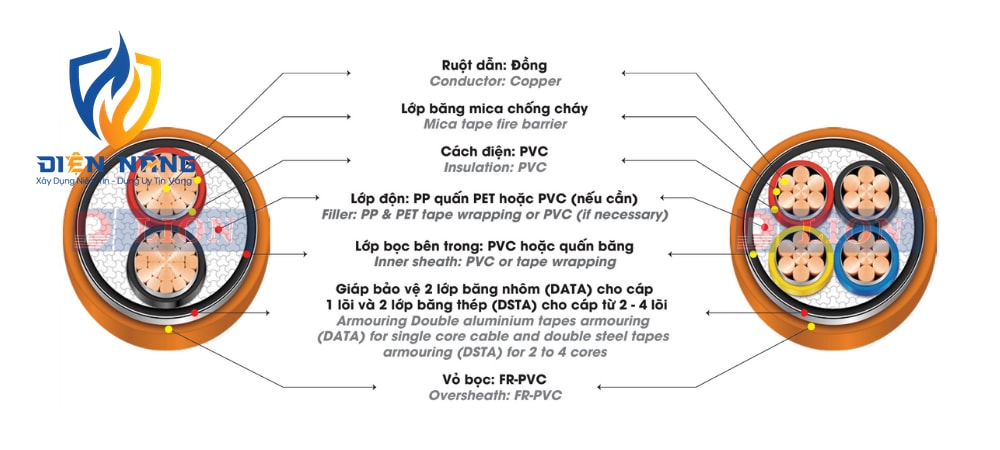

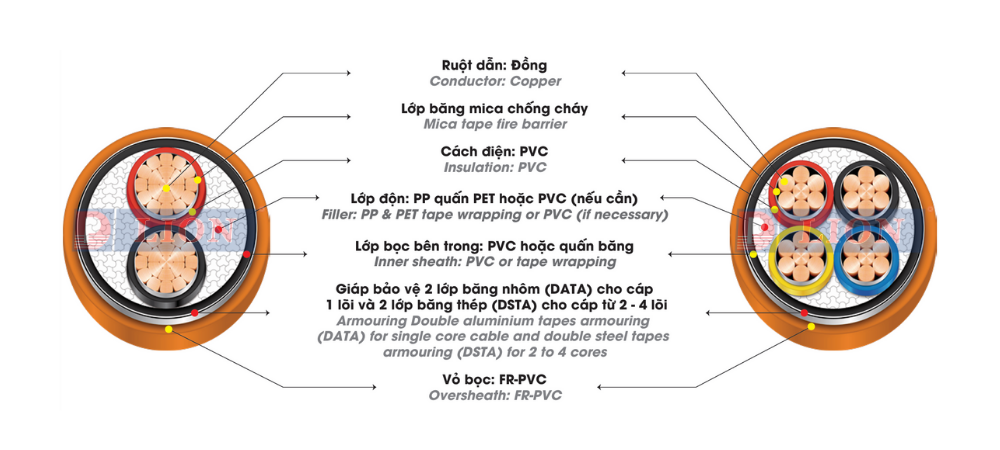

Cấu trúc cáp

Đặc tính kỹ thuật

• Điện áp danh định Uo/U: 0.6/1kV

• Nhiệt độ ruột dẫn lớn nhất trong sử dụng bình thường 70°C

• Nhiệt độ ruột dẫn lớn nhất khi ngắn mạch thời gian tối đa 5s:

Đối với tiết diện ruột dẫn > 300 mm²: 140°C

Đối với tiết diện ruột dẫn ≤ 300 mm²: 160°C

• Cáp chịu được cháy ở 950°C trong 3h

• Cáp có đặc tính truyền lửa chậm, khó bắt cháy

• Bán kính uốn cong nhỏ nhất: 12xD (D: Đường kính của cáp)
