Sản phẩm cần báo giá theo số lượng, công suất hoặc dự án. Gửi yêu cầu để được tư vấn nhanh.
Tổng quan

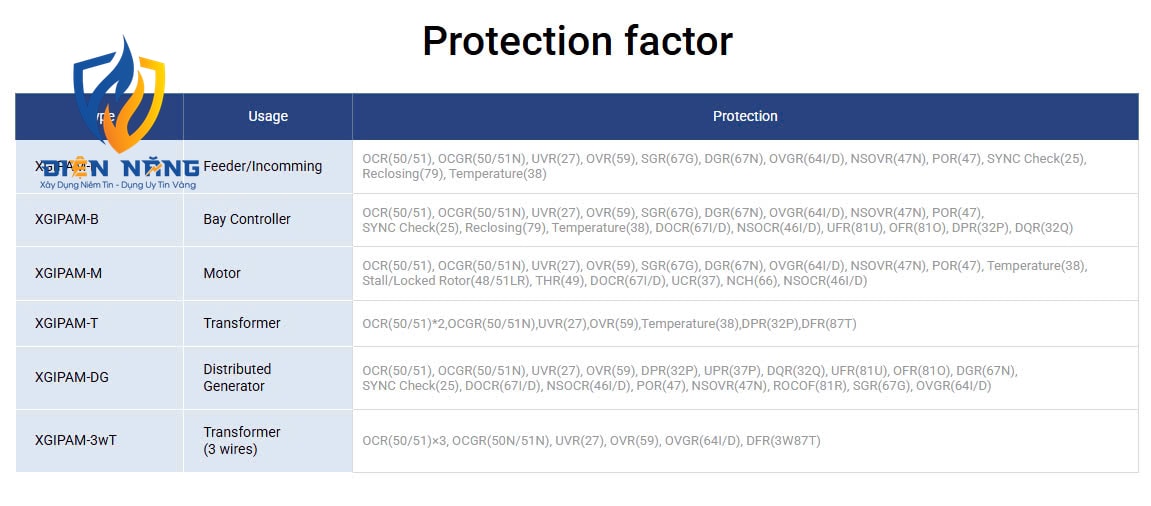

XGIPAM XGIPAM Hệ thống giám sát bảo vệ điện kỹ thuật số thế hệ tiếp theo cho các cơ sở nhà máy có độ tin cậy cao. Contact us Features Chức Năng Bảo Vệ • Các yếu tố bảo vệ đa dạng (29 yếu tố bảo vệ) • Ghi lại sự kiện và sự cố (tối đa 1.000 bản ghi) • Các chức năng đo lường và giám sát đa dạng (25 phép đo) • Logic ngắt mạch và chức năng PLC • Chức năng sơ đồ mô phỏng • Đo lường chất lượng điện năng tiên tiến (Hài 2~63) • Chức năng Chọn và Kiểm tra trước khi vận hành (CBO) • Sơ đồ véc-tơ • Đường đặc tính thời gian • Giám sát mạch ngắt (TCS) và giám sát rơ-le ngắt (TRS) • Chuỗi sự kiện (SOE) • Quang phổ hài • Đầu vào tương tự (tùy chọn) • Chức năng giám sát và điều khiển điểm vào/ra • Giám sát giới hạn công suất CB • Chức năng điều khiển bay • Mô-đun bảo vệ hồ quang (tùy chọn) Chức Năng Tiện Lợi • Kết nối dễ dàng với PC quản lý • Nhóm cài đặt dễ dàng • Kiến trúc phần cứng và phần mềm mô-đun linh hoạt • Màn hình cảm ứng màu lớn 8,4 inch • Lựa chọn ngôn ngữ và menu tùy chọn người dùng (Anh / Hàn) Chức Năng Giao Tiếp • Tương thích giao tiếp đa dạng • Dự phòng giao tiếp • Giao tiếp IEC61850 Specification More Information Ratings Rating Specification Wiring 3P3W, 3P4W Input Frequency 60Hz/50Hz Voltage PT: 100/ √3, 110/ √3, 120/ √3, 190/ √3, 100, 110, 120V GPT: 100~190V Current CT: 5A, ZCT: 1.5mA Power consumption Standby: Max. 30W, Operating: Max. 70W Control voltage AC110V/DC110~125V, 50/60Hz Burden PT: Max. 0.5VA(Phase PT Standard), CT: Max. 1.0VA Output contact TRIP Rated AC 250V 10A / DC 30V 10A, Resistive Load Open AC 2500VA, DC 300W ALARM Rated AC 250V 5A / DC 30V 5A, Resistive Load Open AC 1250VA, DC 150W Insulation Resistance Over DC 500V 10㏁ Dielectric strength AC 2kV(1kV) / for 1 min Overload withstand Current circuit Twice the rated current is no problem after 3hours of application. 20 times of the rated current is no problem when applied for 2seconds. Voltage circuit 1.15times of rated voltage is no problem after 3hours of application Fast Transient Disturbance Power Input 4kV, DI/DO input 2kV, Other Input 1kV Electrostatic Discharge(ESD) Air 8kV, Contact 6kV Operation temperature -10℃ ~ 55℃ Storage temperature -25℃ ~ 70℃ Humidity Within 80% RH, no condensation Altitude 1500m or less Others No vibration and shock, no air pollution Standard IEC 60255-22-1: 1MHz Burst disturbance tests IEC 60255-22-2: Electrostatic discharge tests IEC 60255-22-3: Radiated radio frequency electromagnetic field IEC 60255-22-4: Electrical fast transient/burst immunity test IEC 60255-22-5: Surge immunity test IEC 60255-22-6: Immunity to conducted disturbances induced by radio frequency fields IEC 60255-22-7: Power frequency immunity test IEC 60255-11: Interruptions to and alternating component (ripple) in d.c. auxiliary quantity of measuring relay IEC 60255-25: Electromagnetic emission tests for measuring relays and protection equipment KEMC 1120 IEC 6850-6,7-1,7-2,7-3, and 8-1 Weight 7 kg (HMI: 2kg)
| GPT | 100~190V |
|---|---|
| Open | AC 2500VA, DC 300W | AC 1250VA, DC 150W |
| ALARM | Rated | AC 250V 5A / DC 30V 5A, Resistive Load |
| Input | Frequency | 60Hz/50Hz |
| Rated | AC 250V 10A / DC 30V 10A, Resistive Load |
| Burden | PT: Max. 0.5VA(Phase PT Standard), CT: Max. 1.0VA |
| Others | No vibration and shock, no air pollution |
| Rating | Specification |
| Weight | 7 kg (HMI: 2kg) |
| Wiring | 3P3W, 3P4W |
| Current | CT: 5A, ZCT: 1.5mA |
| Voltage | PT: 100/ √3, 110/ √3, 120/ √3, 190/ √3, 100, 110, 120V GPT: 100~190V |
| Altitude | 1500m or less |
| Humidity | Within 80% RH, no condensation |
| Standard | IEC 60255-22-1: 1MHz Burst disturbance tests IEC 60255-22-2: Electrostatic discharge tests IEC 60255-22-3: Radiated radio frequency electromagnetic field IEC 60255-22-4: Electrical fast transient/burst immunity test IEC 60255-22-5: Surge immunity test IEC 60255-22-6: Immunity to conducted disturbances induced by radio frequency fields IEC 60255-22-7: Power frequency immunity test IEC 60255-11: Interruptions to and alternating component (ripple) in d.c. auxiliary quantity of measuring relay IEC 6 |
| Burden PT | Max. 0.5VA(Phase PT Standard), CT: Max. 1.0VA |
| Current CT | 5A, ZCT: 1.5mA |
| Voltage PT | 100/ √3, 110/ √3, 120/ √3, 190/ √3, 100, 110, 120V |
| IEC 60255-11 | Interruptions to and alternating component (ripple) in d.c. |
| IEC 60255-25 | Electromagnetic emission tests for |
| IEC 60255-22-2 | Electrostatic discharge tests |
| IEC 60255-22-3 | Radiated radio |
| IEC 60255-22-4 | Electrical fast transient/burst immunity |
| IEC 60255-22-5 | Surge immunity test |
| IEC 60255-22-6 | Immunity to conducted |
| IEC 60255-22-7 | Power frequency |
| Output contact | TRIP |
| Control voltage | AC110V/DC110~125V, 50/60Hz |
| Thương hiệu | LS Electric |
| Voltage circuit | 1.15times of rated voltage is no problem after 3hours of application |
| Weight 7 kg (HMI | 2kg) |
| Power consumption | Standby: Max. 30W, Operating: Max. 70W |
| Overload withstand | Current circuit | Twice the rated current is no problem after 3hours of application. 20 times of the rated current is no problem when applied for 2seconds. |
| Dielectric strength | AC 2kV(1kV) / for 1 min |
| Storage temperature | -25℃ ~ 70℃ |
| Insulation Resistance | Over DC 500V 10㏁ |
| Operation temperature | -10℃ ~ 55℃ |
| Standard IEC 60255-22-1 | 1MHz Burst disturbance tests |
| Power consumption Standby | Max. 30W, Operating: Max. 70W |
| Fast Transient Disturbance | Power Input 4kV, DI/DO input 2kV, Other Input 1kV |
| Electrostatic Discharge(ESD) | Air 8kV, Contact 6kV |
XGIPAM Hệ thống giám sát bảo vệ điện kỹ thuật số thế hệ tiếp theo cho các cơ sở nhà máy có độ tin cậy cao. Contact us Features Chức Năng Bảo Vệ • Các yếu tố bảo vệ đa dạng (29 yếu tố bảo vệ) • Ghi lại sự kiện và sự cố (tối đa 1.000 bản ghi) • Các chức năng đo lường và giám sát đa dạng (25 phép đo) • Logic ngắt mạch và chức năng PLC • Chức năng sơ đồ mô phỏng • Đo lường chất lượng điện năng tiên tiến (Hài 2~63) • Chức năng Chọn và Kiểm tra trước khi vận hành (CBO) • Sơ đồ véc-tơ • Đường đặc tính thời gian • Giám sát mạch ngắt (TCS) và giám sát rơ-le ngắt (TRS) • Chuỗi sự kiện (SOE) • Quang phổ hài • Đầu vào tương tự (tùy chọn) • Chức năng giám sát và điều khiển điểm vào/ra • Giám sát giới hạn công suất CB • Chức năng điều khiển bay • Mô-đun bảo vệ hồ quang (tùy chọn) Chức Năng Tiện Lợi • Kết nối dễ dàng với PC quản lý • Nhóm cài đặt dễ dàng • Kiến trúc phần cứng và phần mềm mô-đun linh hoạt • Màn hình cảm ứng màu lớn 8,4 inch • Lựa chọn ngôn ngữ và menu tùy chọn người dùng (Anh / Hàn) Chức Năng Giao Tiếp • Tương thích giao tiếp đa dạng • Dự phòng giao tiếp • Giao tiếp IEC61850 Specification More Information Ratings Rating Specification Wiring 3P3W, 3P4W Input Frequency 60Hz/50Hz Voltage PT: 100/ √3, 110/ √3, 120/ √3, 190/ √3, 100, 110, 120V GPT: 100~190V Current CT: 5A, ZCT: 1.5mA Power consumption Standby: Max. 30W, Operating: Max. 70W Control voltage AC110V/DC110~125V, 50/60Hz Burden PT: Max. 0.5VA(Phase PT Standard), CT: Max. 1.0VA Output contact TRIP Rated AC 250V 10A / DC 30V 10A, Resistive Load Open AC 2500VA, DC 300W ALARM Rated AC 250V 5A / DC 30V 5A, Resistive Load Open AC 1250VA, DC 150W Insulation Resistance Over DC 500V 10㏁ Dielectric strength AC 2kV(1kV) / for 1 min Overload withstand Current circuit Twice the rated current is no problem after 3hours of application. 20 times of the rated current is no problem when applied for 2seconds. Voltage circuit 1.15times of rated voltage is no problem after 3hours of application Fast Transient Disturbance Power Input 4kV, DI/DO input 2kV, Other Input 1kV Electrostatic Discharge(ESD) Air 8kV, Contact 6kV Operation temperature -10℃ ~ 55℃ Storage temperature -25℃ ~ 70℃ Humidity Within 80% RH, no condensation Altitude 1500m or less Others No vibration and shock, no air pollution Standard IEC 60255-22-1: 1MHz Burst disturbance tests IEC 60255-22-2: Electrostatic discharge tests IEC 60255-22-3: Radiated radio frequency electromagnetic field IEC 60255-22-4: Electrical fast transient/burst immunity test IEC 60255-22-5: Surge immunity test IEC 60255-22-6: Immunity to conducted disturbances induced by radio frequency fields IEC 60255-22-7: Power frequency immunity test IEC 60255-11: Interruptions to and alternating component (ripple) in d.c. auxiliary quantity of measuring relay IEC 60255-25: Electromagnetic emission tests for measuring relays and protection equipment KEMC 1120 IEC 6850-6,7-1,7-2,7-3, and 8-1 Weight 7 kg (HMI: 2kg)
