Nền Tảng Mô-đun Có Thể Mở Rộng

Tổng quan

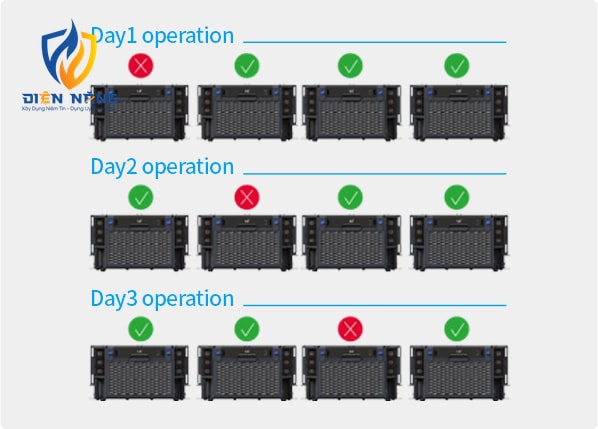

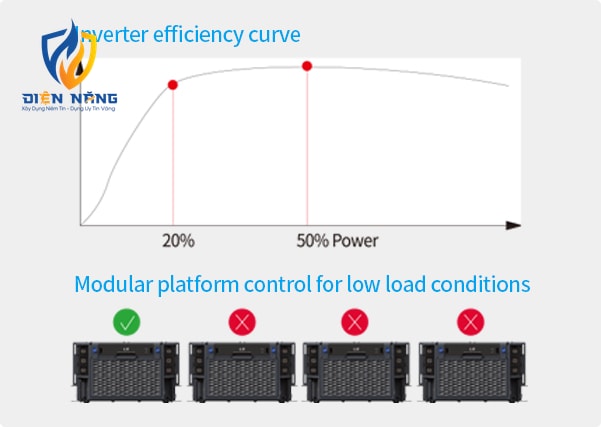

Nền Tảng Mô-đun Có Thể Mở Rộng Nền Tảng Mô-đun Có Thể Mở Rộng - Hệ Thống biến tần chuỗi Nền tảng mô-đun được trang bị nhiều chức năng điều khiển tiên tiến, bao gồm điều khiển công suất thật và công suất phản kháng với góc quay đầy đủ 360 độ. Nó có thể hoạt động cả theo lưới điện (grid following) và tạo lưới điện (grid forming), làm cho hệ thống phù hợp với nhiều ứng dụng khác nhau. Hơn nữa, hệ thống đã áp dụng kỹ thuật vận hành song song lên đến 16 đơn vị và cho phép khách hàng lựa chọn công suất từ 200kVA đến 3.2MVA. Phương pháp vận hành song song tối ưu không chỉ tăng hiệu suất mà còn cải thiện độ tin cậy của hệ thống tổng thể. Contact us Features Hiệu suất Mạnh Mẽ • Mật độ công suất dẫn đầu ngành. • Có thể kết nối song song lên đến 16 biến tần. • Phù hợp với nhiều loại địa điểm dự án. Linh Hoạt • Giá đỡ tiêu chuẩn 19’’ • 480/600/690 VAC • Dễ dàng cấu hình thành biến tần với bất kỳ kích thước nào nhờ nền tảng mô-đun có thể mở rộng. Độ Tin Cậy • Làm mát bằng không khí với dải nhiệt độ rộng. • Tối ưu hóa hiệu suất và tăng tuổi thọ với bộ điều khiển chính. • Vẫn hoạt động ngay cả khi một biến tần gặp sự cố. Chiến Lược Vận Hành của Nền Tảng Mô-đun Có Thể Mở Rộng • Tăng tuổi thọ thông qua chu trình thông minh của các biến tần. • Đo độ suy giảm khi vận hành từ thời gian chạy. Tăng tuổi thọ hệ thống tổng thể bằng cách luân phiên vận hành các biến tần chuỗi trong giới hạn tuổi thọ của quạt và tụ điện. Tối ưu hóa hiệu suất cho chế độ công suất thấp Tăng hiệu suất bằng cách vận hành từng biến tần riêng biệt theo yếu tố tải. Specification 1) For 480/690Vac, UL certified TBD. (Unit: kVA) <!-- --> <!-- -->CategorySpecifications Product NameModular Scalable String Platform Model NameLSPB-PA-0180-4-1 Electrical Spec.Number of Phases3 phase 3 wire system Operation MethodGrid-connected / Stand-Alone InputInput Voltage 1)730 ~ 1,500 VDC (@ 480 VAC) / 900~1,500 (@600VAC) / 1,035 ~ 1,500 VDC (@ 690 VAC) Maximum Input Current205 A(@ 480 VAC) / 200 A (@600VAC) / 193 A (@ 690 VAC) Short Circuit Current / Interrupting CapabilityApprox. 3 kA / 85 kA Control MethodActive/reactive power control OutputRated Capacity 1)150kVA (@ 480VAC) / 180kVA (@600VAC) / 200kVA (@690VAC) Rated Voltage3ø 3w 480/600/690 VAC Rated Frequency60 Hz Rated AC Current180Arms (@480VAC) / 173Arms (@600VAC) / 167Arms (@690VAC) Maximum AC Current205 Arms(@ 480VAC) / 197 Arms(@ 600VAC) / 190 Arms(@ 690VAC) Short Circuit Current / Interrupting CapabilityApprox. 2 kA / 70 kA Current DistortionTHD <5%, Individual harmonic distortion <3% Power Factor1.0 leading to 1.0 lagging EfficiencyMaximum > 98% / Round Trip > 96.5% ControlStandby Power27 W (for PWR on standby) Control Power24VDC / 140W(for PWR FAN), 75W(for PWR) Max Back Feed Current0A Output Fault Current(TBD) Max Output Over Current Protection510 A (200% of Rated Current) Trip Limit & Trip Time Accuracy1% of Rated current or voltage, 100ms Dimensions & Environmental Spec.Dimensions (WxHxD)483 x 264 x 843 mm [19’’x10’’x33’’] / 19’’ 6U Standard Rack Weight (kg)Approx. 120kg [265lbs] Cooling MethodForced air cooling Enclosure RatingNEMA Type 1 / Indoor type Noise LevelMax 80dB Operating Temperature-20°C to 55°C (Power Derating 2%/°C above 50°C. 90%(power at 55°C) Relative HumidityRH < 95% (Non-Condensing) Storage Temperature-20℃ ~ 70℃ Elevation < 1,000m User InterfaceCommunicationModbus TCP(Remote Update) / Modbus RTU StandardsSafetyUL1741 SA including CA Rule21, CSA-22.2 EMCEN55011, EN61000-6-2 HarmonicsIEEE1547 More Information Number of Parallel unit12345678 Number of Parallel unit12345678 480Vac15030045060075090010501200 600Vac180360540720900108012601440 690Vac2004006008001000120014001600 Number of Parallel unit910111213141516 Number of Parallel unit910111213141516 480Vac13501500165018001950210022502400 600Vac16201800198021602340252027002880 690Vac18002000220024002600280030003200
