Dòng I/O Thông Minh

Tổng quan

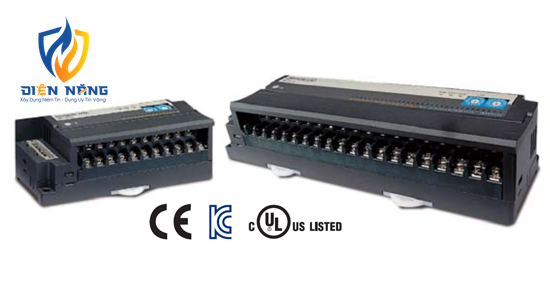

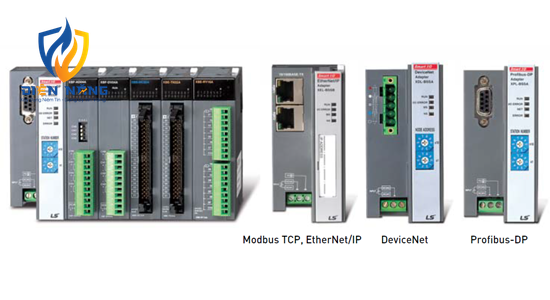

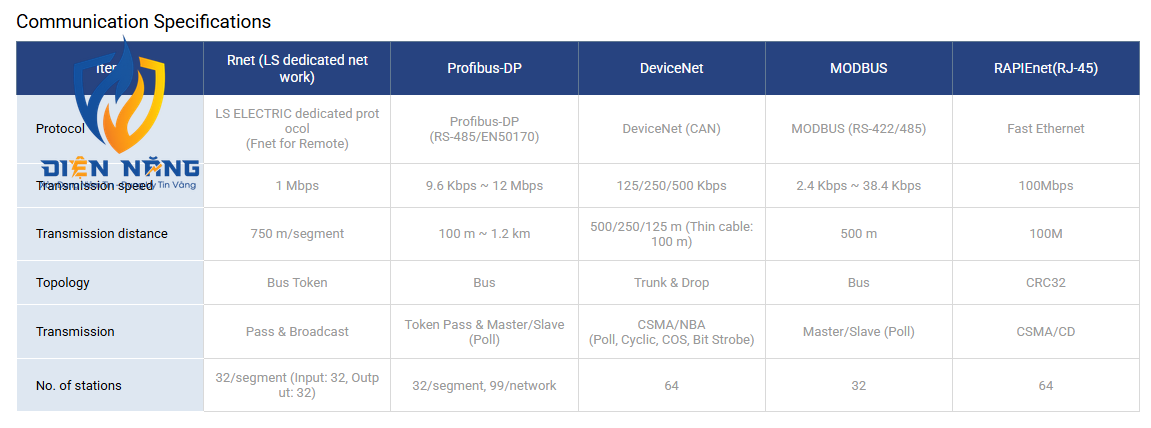

Dòng I/O Thông Minh Smart I/O cho hệ thống hiệu quả và đơn giản Với Smart I/O, người dùng có thể giảm thiểu việc đi dây và điều khiển I/O theo thời gian thực, giúp hiện thực hóa một hệ thống đơn giản và hiệu quả. Ngoài ra, Smart I/O còn cung cấp đa dạng các loại I/O (DC/TR/Relay, Analog) và hỗ trợ nhiều giao thức truyền thông như RAPIEnet, EtherNet/IP, Modbus TCP, Rnet, DeviceNet, Profibus-DP, RS422/485. Contact us Features Smart I/O (Loại độc lập) Giảm thiểu việc đi dây và điều khiển I/O phân tán theo thời gian thực Hỗ trợ các giao thức Rnet, DeviceNet, Profibus-DP, MODBUS (RS-422/485), RAPIEnet (RJ-45) Các mô-đun I/O đa dạng (DC/TR/Relay) với đơn vị 16/32 điểm Smart I/O (Loại mở rộng) Cấu hình hệ thống từ xa dễ dàng bằng cách sử dụng I/O mở rộng XGB Có thể mở rộng lên đến 8 mô-đun với bộ chuyển đổi mạng Tối đa 256 điểm I/O số Tối đa 16 kênh I/O analog Bộ chuyển đổi mạng: Profibus-DP, DeviceNet, Rnet, Modbus TCP, EtherNet/IP Specification Modbus TCP, EtherNet/IP Specification DeviceNet Specification ItemSpecification Communication Speed10/100Mbps Transmission Path MethodBase Band Standard FunctionsIEEE 802.3 Flow ControlHALF/FULL Modulation TypeNRZI Max. Distance Between Nodes100m Max. Protocol SizeData 1500byte Communication Zone Access MethodCSMA/CD Check Method for Frame ErrorCRC32 Connector ConnectionRJ-45(2Port) IP SettingS/W Setting TopologyBus, Star ProtocolMODBUS/TCP, EtherNet/IP Max. Digital I/O Point512 (input 256, output 256) Max. Digital I/O Connection Number8 Max. Analog I/O Connection Number8 Expansion Analog Module Occupation Number8byte PowerRated Input Voltage/CurrentDC 24V/0.7A Power RangeDC 19.2V ~ 28.8V Output Voltage/Current5V(±20%)/1.5A InsulationNon-insulation Weight(g)100 Profibus-DP Specification ItemSpecification Communication InterfacePoll, Bit-strobe, COS/Cyclic Group 2 only slave Auto baud rate Master/SlaveSlave Max. Station64 (including master) Max. No. of Extension I/O Equipment8 Max. Digital I/O Point512 point (input max 256 point/output max 256 point) Max. No. of Analog I/O ChannelInput 16 channels (output 16 channels) Communication Speed & DistanceSpeed125kbps250kbps500kbps Distance500m250m100m Input PowerRated Input VoltageDC 24V Power Range19.2V ~ 28.8V (available to operate in 11V) Output Voltage/Current5V(±20%) /1.5A InsulationNon-insulation Basic SpecificationWeight (g)100 XGK/XGI CPU built-in Ethernet specification ItemSpecification StandardEN50170 / DIN 19245 InterfaceRS-485 Medium AccessPolling TopologyBus Encoding MethodNRZ Communication InterfaceSink mode, Freeze mode Auto baud rate Master/Slaveslave CableShielded Twisted Pair Communication Speed and DistanceSpeed (Kbps)9.619.293.75187.5500 Distance (m)1200120012001000400 Speed (Kbps)15003000600012000- Distance (m)200100100100- Max. Node100 station (setting range: 0 ~ 99 ) Max. Modular Type I/O Equipment No.8 Max. Digital I/O Point512 point (input Max. 256 point/output max. 256 point) Max. Analog I/O Channel No.32 channels (input Max. 16 channels/output Max. 16 channels) (analog module occupy digital 64 point) Input PowerRated Input Voltage/CurrentDC 24V/ 0.55A Power RangeDC19.2 ~ 28.8V Output Voltage/Current5V(±20%) / 1.5A InsulationNon-insulation, communication part insulation Weight (g)100 More Information ItemXGK-CPUSN, CPUHN, CPUUN / XGI-CPUUNRemarks EthernetFeature1 Port- 10/100BASE-TX- Auto negotiation (Full-duplex and half duplex)- Auto MDIX Crossover- Max. Support 4 channelSupport 8Kbyte each send and receive channel Max. Distance between nodes : 100m- Max. Protocol size : 1500ByteIP Fragmentation is not supported. CableUTP, STP, FTP cables is availableFTP, STP is recommended to prevent noise ServiceSetting communication parameters with XG5000- Loader service (XG5000 connection) supportedRemote stage 1 connection with PLC is available LS protocol(XGT) supported.Server & TCP supported. Client & UDP not supported. Other company’s protocol (Modbus TCP/IP) supported
