Tổng quan
Cáp siêu nhiệt ACCC® được dùng cho đường dây tải điện trên không.
| Model | ACCC® CONDUCTOR |
|---|---|
| Thương hiệu | CADIVI |
Tổng quan
Cáp siêu nhiệt ACCC® được dùng cho đường dây tải điện trên không.
Sợi nhôm định hình ủ mềm, có độ dẫn điện cao (> 63% IACS) xoắn ghép đồng tâm quanh lõi composite.
Kết cấu sợi hình thang giúp tăng tiết diện nhôm.
Nhiệt độ làm việc tối đa lên đến 200 OC (10.000 giờ trong suốt tuổi thọ cáp).
Tiêu chuẩn áp dụng
ASTM B987/B987M
ASTM B609, ASTM B857, ASTM B193
EN 50182
IEC 62219
IEC 61395
IEEE Std 738

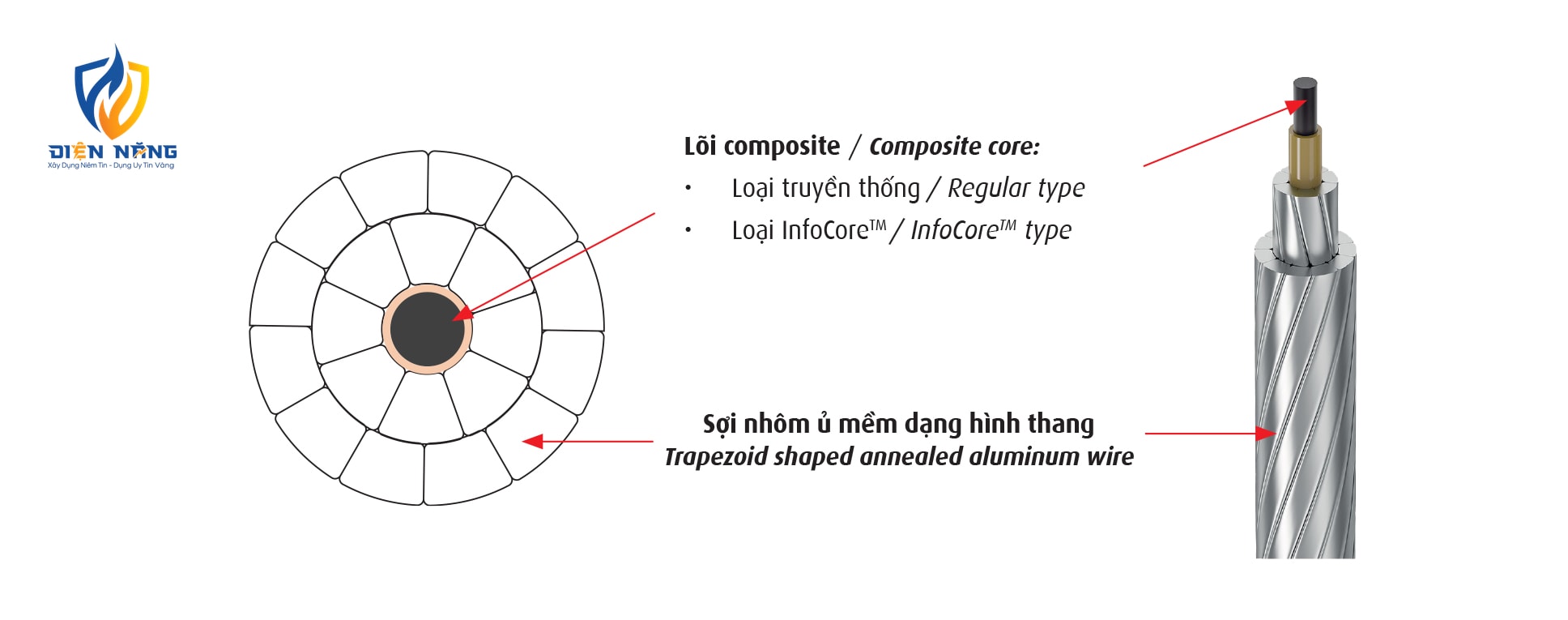

Cấu trúc
Đặc tính kỹ thuật
ƯU ĐIỂM CỦA DÂY ACCC® SO VỚI ACSR CÙNG ĐƯỜNG KÍNH
Nhiệt độ lớn nhất trong điều kiện vận hành bình thường của ACCC® là 180 OC
Khả năng mang dòng điện tải lớn gấp 02 lần cáp ACSR truyền thống có cùng đường kính;
Lõi chịu lực bằng composite nên cáp nhẹ hơn, khả năng chịu lực tốt hơn, độ võng thấp, cho phép tăng chiều dài khoảng cách trụ, giảm số lượng và chiều cao cột trụ;
ACCC® có thể giảm tổn thất từ 20 đến 40% tùy quy cách nhờ sử dụng nhôm có độ dẫn điện cao, tiết diện dẫn lớn hơn và không tổn hao do dòng điện xoáy;
Tuổi thọ cáp cao hơn. Có khả năng chống ăn mòn cao, chịu được điều kiện môi trường ẩm ước, nước muối.
CTC Global đã phát triển hệ thống ACCC InfoCoreTM để đưa ra phương pháp mới cho quá trình xác nhận lắp đặt thành công tại công trường.
Hệ thống ACCC InfoCoreTM tối ưu hóa các sợi quang đặc biệt đặt trong lõi cáp, cho phép kiểm tra theo một quá trình đơn giản và hiệu quả.
Hệ thống này giảm thiểu những sự cố trong quá trình lắp đặt cho doanh nghiệp, nhà thầu và công nhân thi công trên toàn thế giới. Trong quá trình thi công, mặc dù điều kiện làm việc với công cụ, thiết bị tại công trường được trang bị tốt đến thế nào đi nữa nhưng vẫn có thể xảy ra vấn đề. Bằng cách sử dụng một hệ thống phát tia hồng ngoại độc quyền, cùng với những sợi cáp quang đặc biệt trong lõi và với phương pháp ghi nhận, lưu trữ dữ liệu mạnh, hệ thống ACCC InfoCoreTM có thể kiểm tra được tính liên tục của lõi chỉ trong vài phút.
1) Dựa theo bội số bước xoắn ruột dẫn ACCC® theo tiêu chuẩn ASTM B 857 hoặc EN 50540.
2) Dựa trên 96% sức kéo đứt nhỏ nhất của sợi nhôm ủ mềm “O Temper” trong tiêu chuẩn ASTM B 609 và EN 50540.
3) Sức kéo đứt ở nhiệt độ môi trường.
4) Nhiệt độ làm việc tối đa liên tục của ACCC® là 180°C và nhiệt độ làm việc khẩn cấp ở 200°C (cho phép quá tải 10,000 giờ trong suốt tuổi thọ của cáp).
5) Điều kiện thử tải: gió thổi 0.61 m/s, cao độ 0 m, hệ số phát xạ 0.5; hệ số hấp thụ 0.5.; nhiệt độ môi trường 40°C, bức xạ mặt trời 1033 W/m2
Các thông tin trong tài liệu này được dùng để tham khảo, với giá trị khối lượng và tiết diện thay đổi ±2% của giá trị trong bảng.
1) ACCC® Conductors are required to exhibit lay lengths (ratios) that conform to ASTM B 857 or EN 50540.
2) Based on 96% of the annealed aluminum minimum tensile strength given in ASTM B 609 and EN 50540.
3) Strength at ambient temperature
4) Maximum continuous operating temperature of ACCC® is 180°C and a maximum emergency temperature of 200°C (10,000 hours over the life of the conductor).
5) Conditions: 0.61 m/s wind, 0 m elevation, 0.5 Emis. ; 0.5 absorp. ; 40°C Ambient temperature, 1033 W/sq. m sun radiation
The information contained herein is offered in good faith. The ACCC® manufacturer’s specification may have some variation from the indicated values in this spec sheet, with the weight and cross sectional area being no more than ±2% of the value indicated.
(*) Giá trị tham khảo: để phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Reference value: for design purposes, transportation, storage products. Not for evaluating the quality of products.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
CADIVI is also committed to providing customized cable solution to suit any customer standards and requirements.
“ACCC® is a registered trademark of CTC Global Corporation in the U.S. and/or other countries.”
“ACCC® Conductors are manufactured under license from CTC Global Corporation, in accordance with its technical requirements and specifications.”
